Ako maturitnú prácu som robil laboratórny stabilizovaný zdroj lineárny s reguláciou napätia a s obmedzením prúdu čiže je tiež zdroj konštantného prúdu taký to zdroj som potreboval na moje pokusy a oživovanie obvodov.
Obhájil som ho na 1-čku :D.
po nažehlení toneru sa odmáča papier
nažehlení toner z laserovej tlačiarne (150-200°C)
leptanie v chloride železitom

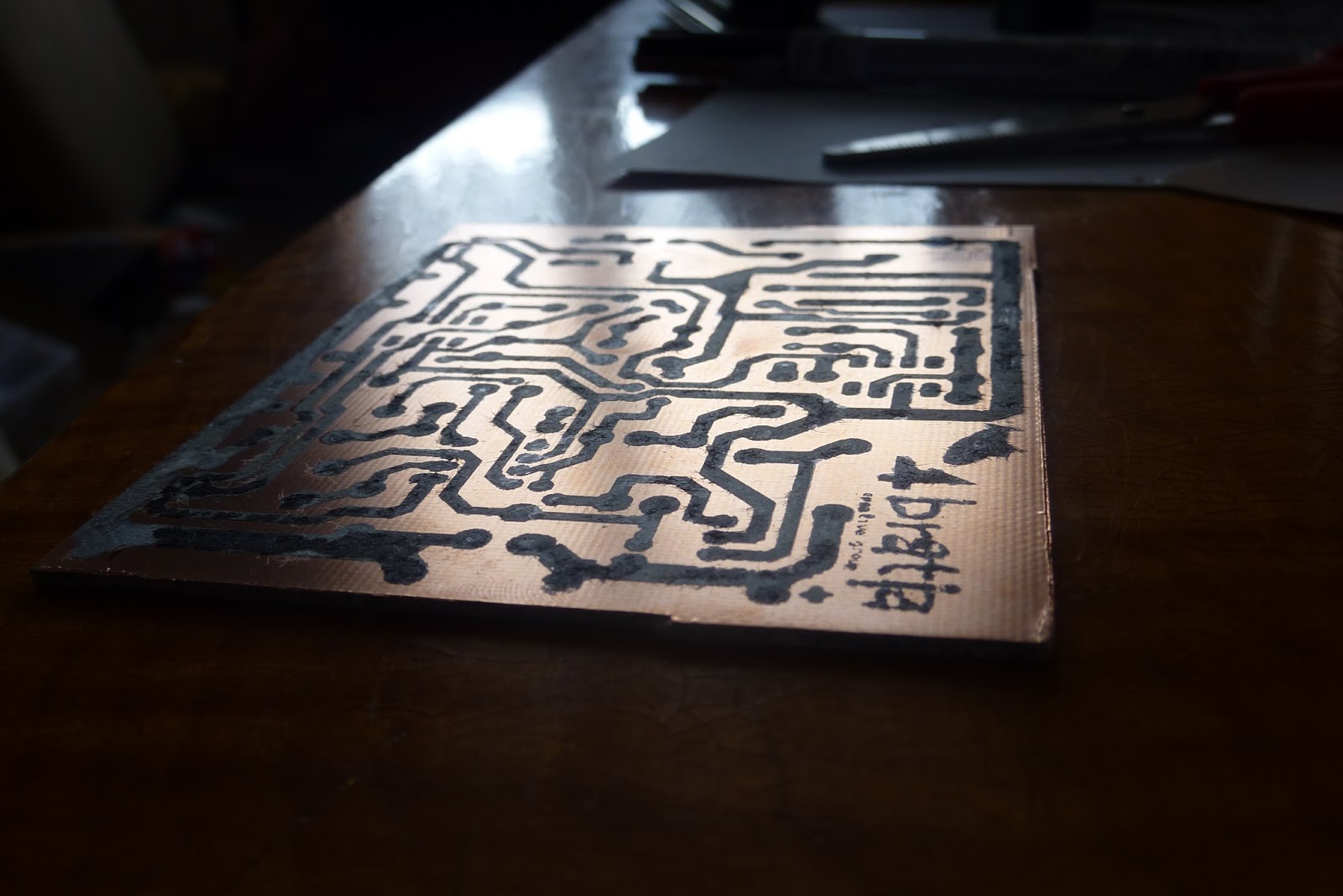

vyleptane cestičky
test
osádzanie súčiastok

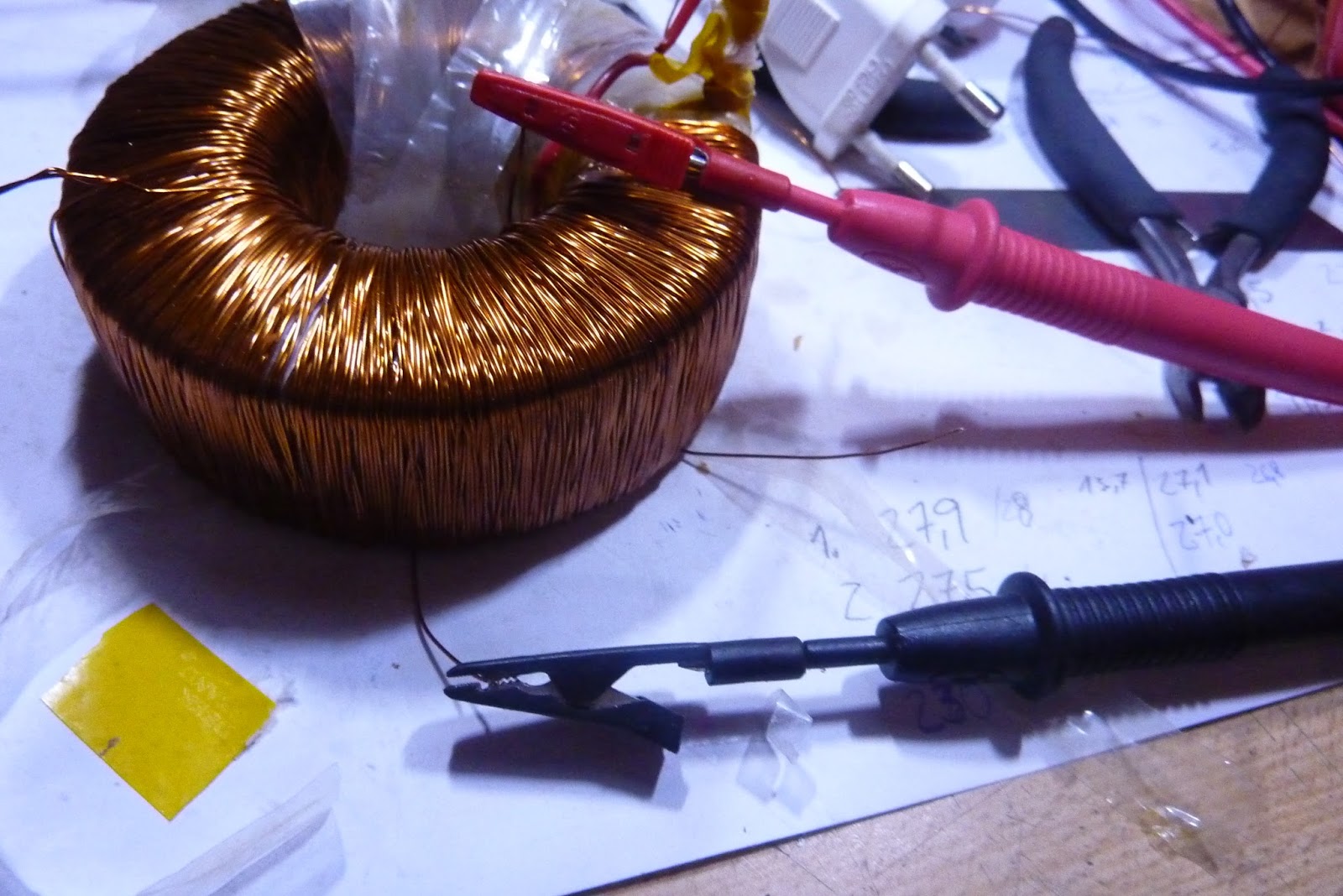

prevíjanie transformátora

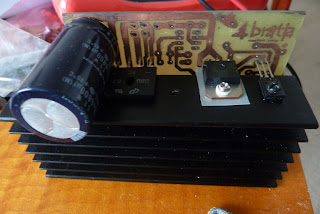

chladič
pohľad na kabeláž
panelový voltmeter

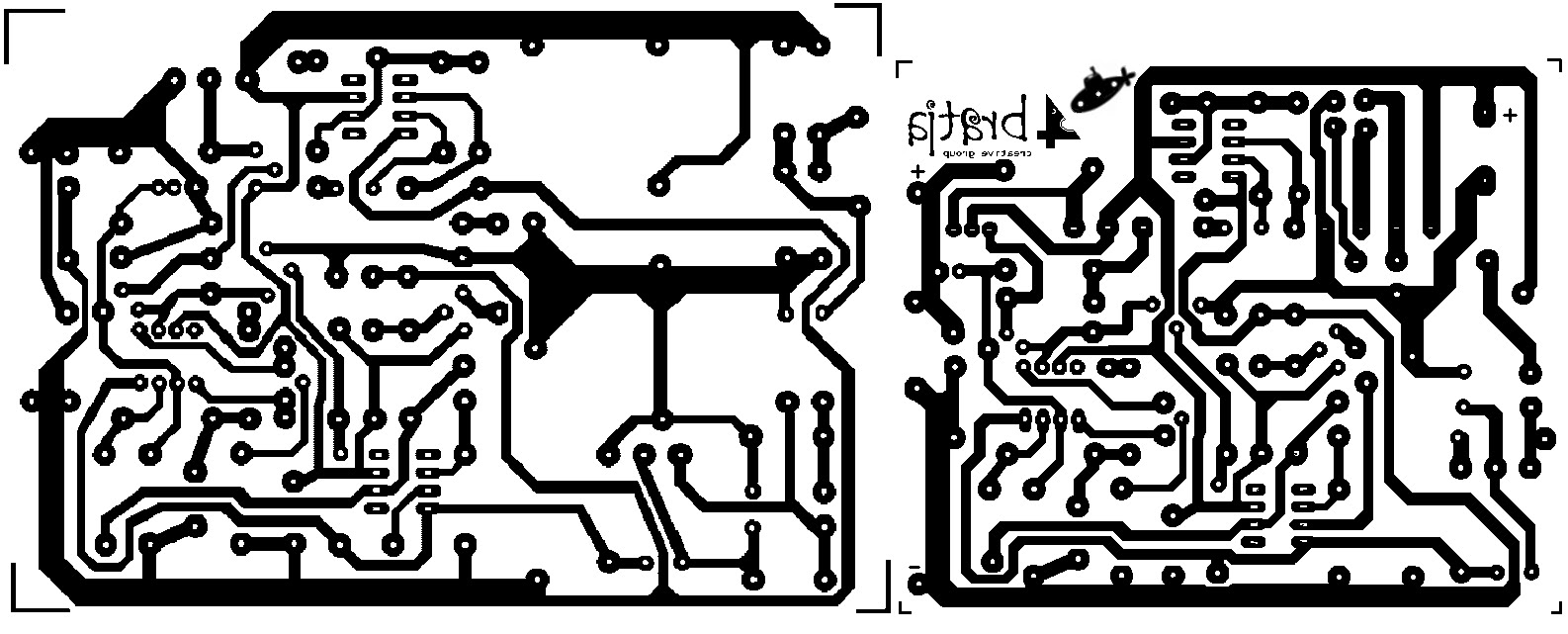

návrh dosky plošných spojov DPS a porovnanie s originálom
Zaťažovacia charakteristika
zapojenie
schéma zdroj:
ta zmenšená doska logom je milá.a prečo si prevíjal? tiež optimalizácia minimalizáciou?
