K610i UPGRADE 3

Ďalšia úprava spočíva v zlepšení predošlej úpravy. Pre predoš úpravy klikni UPGRADE 1 UPGRADE 2.

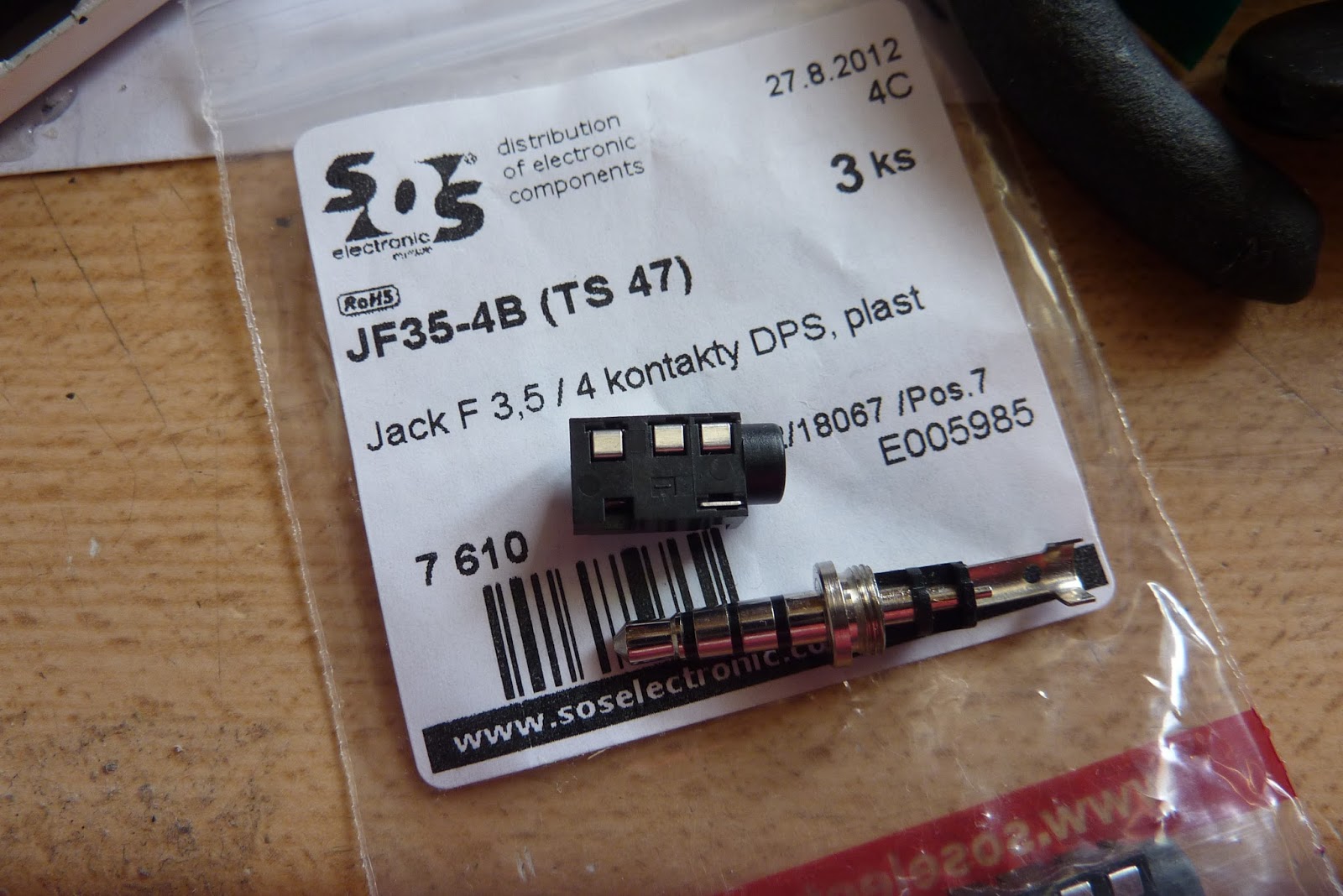

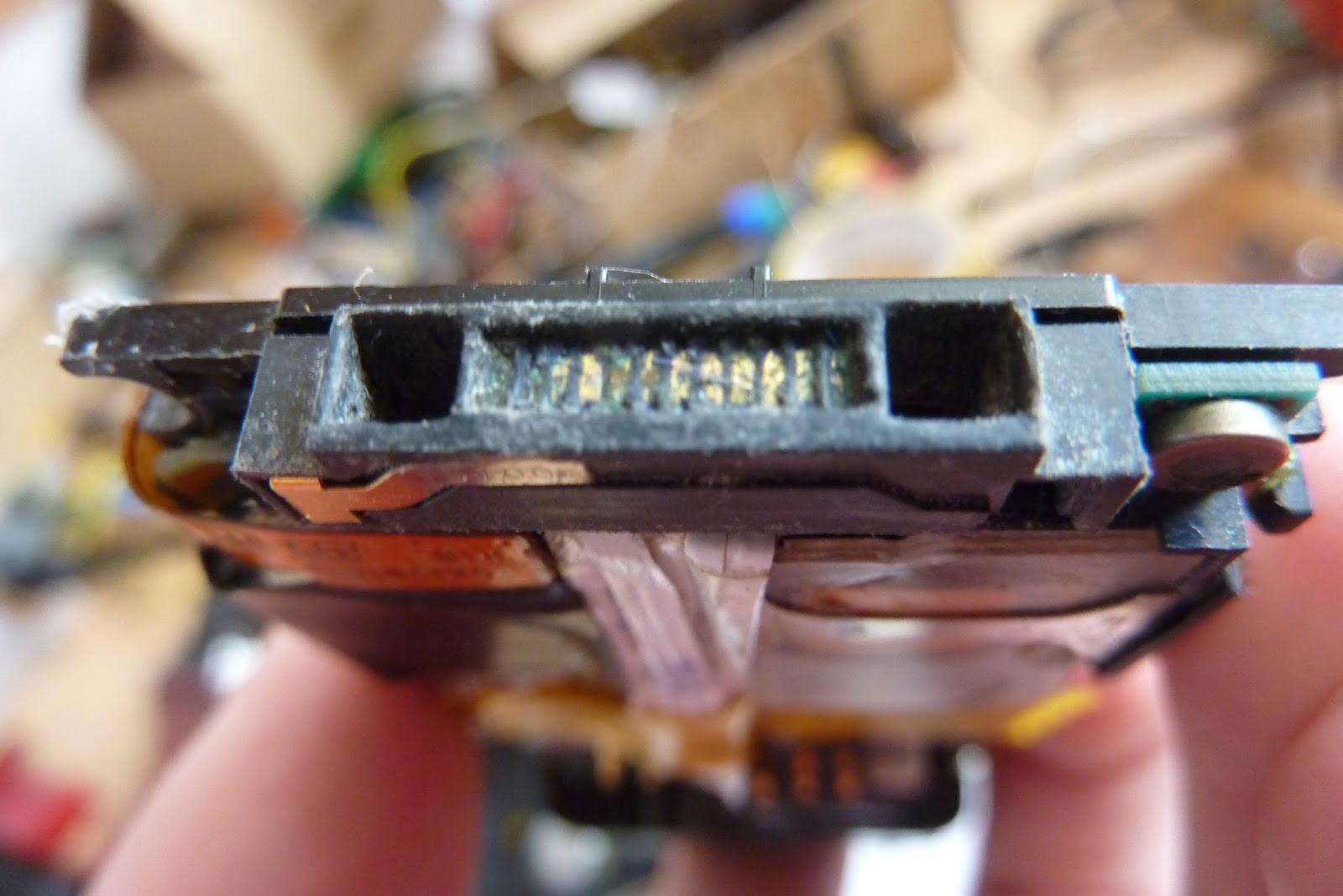

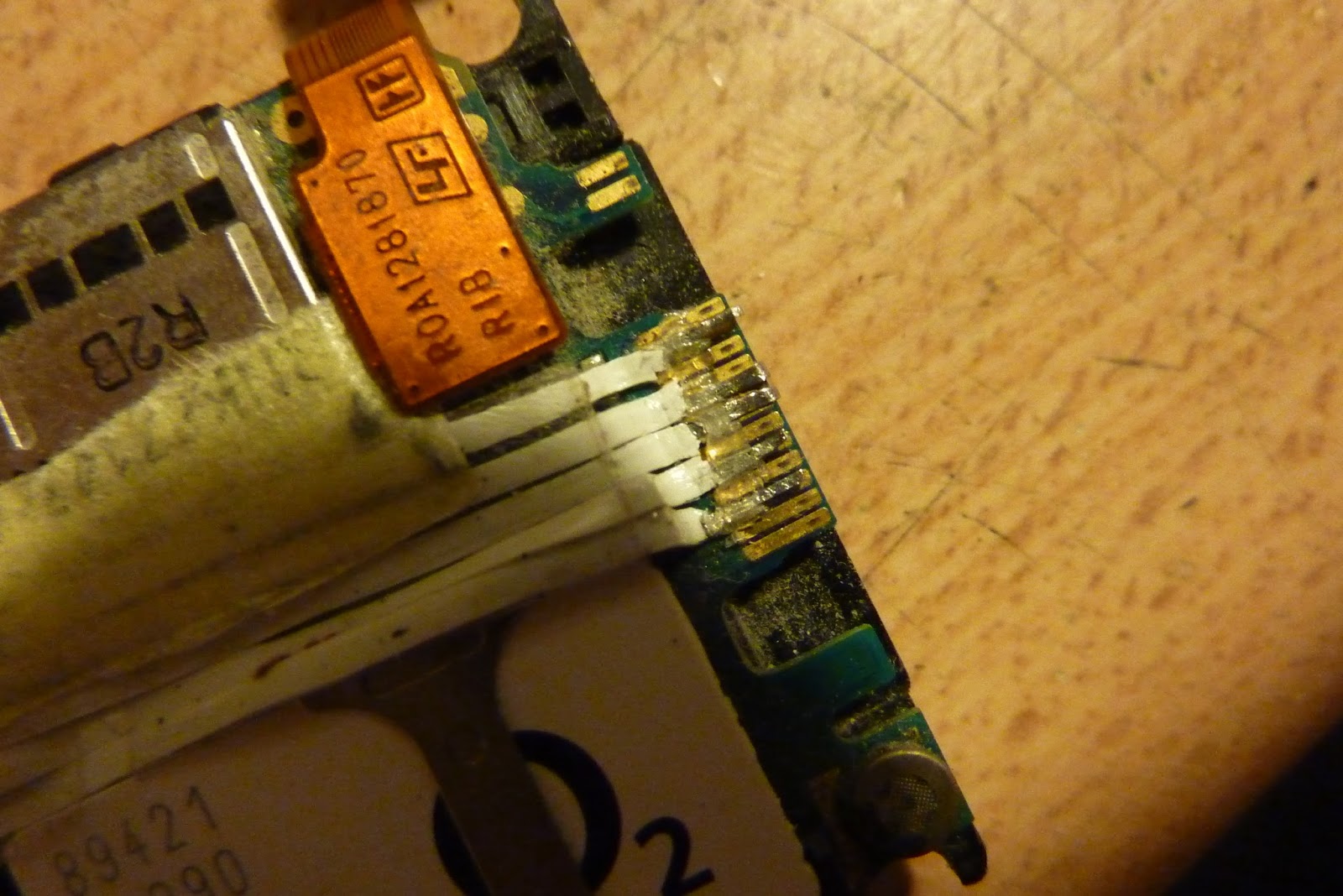

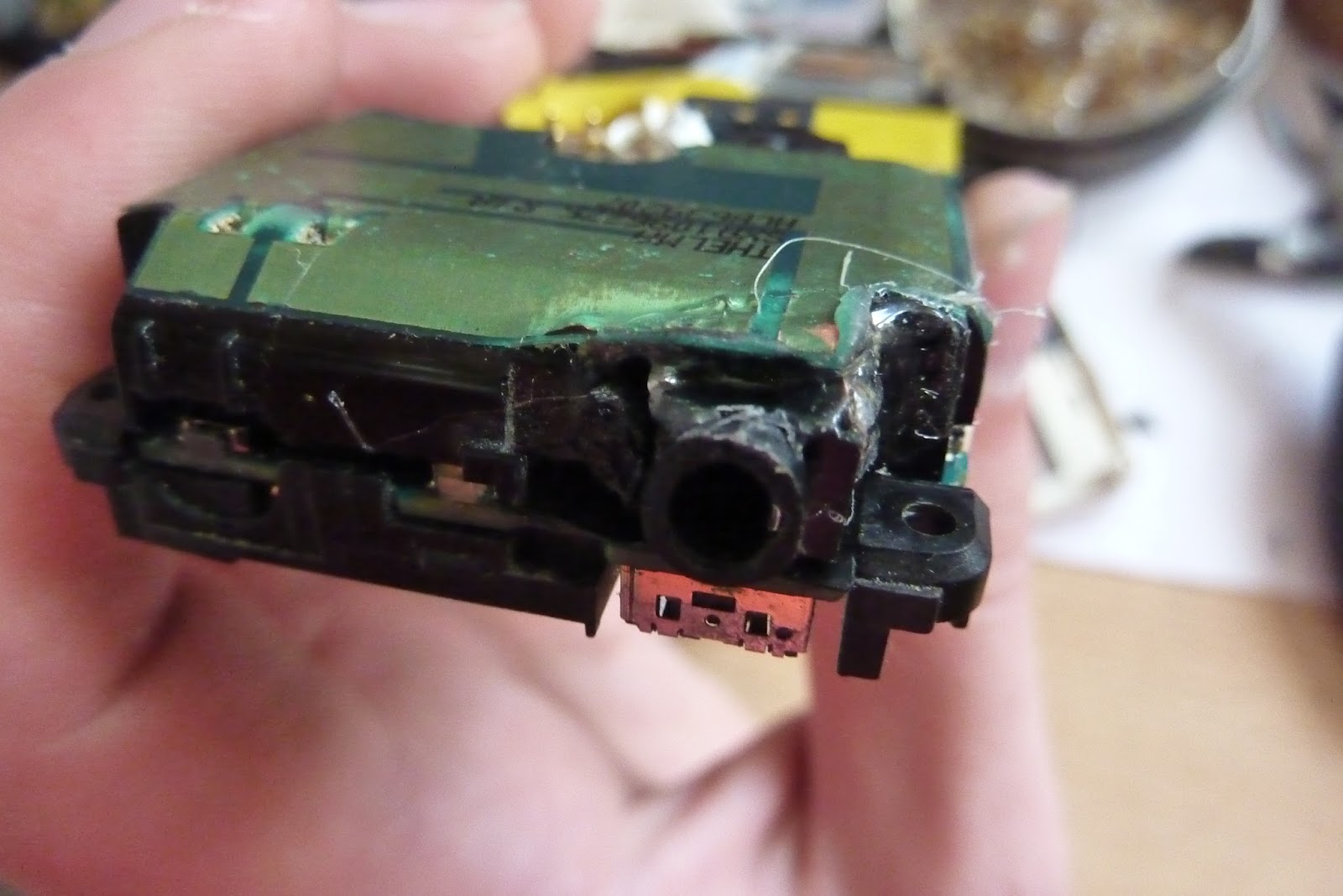

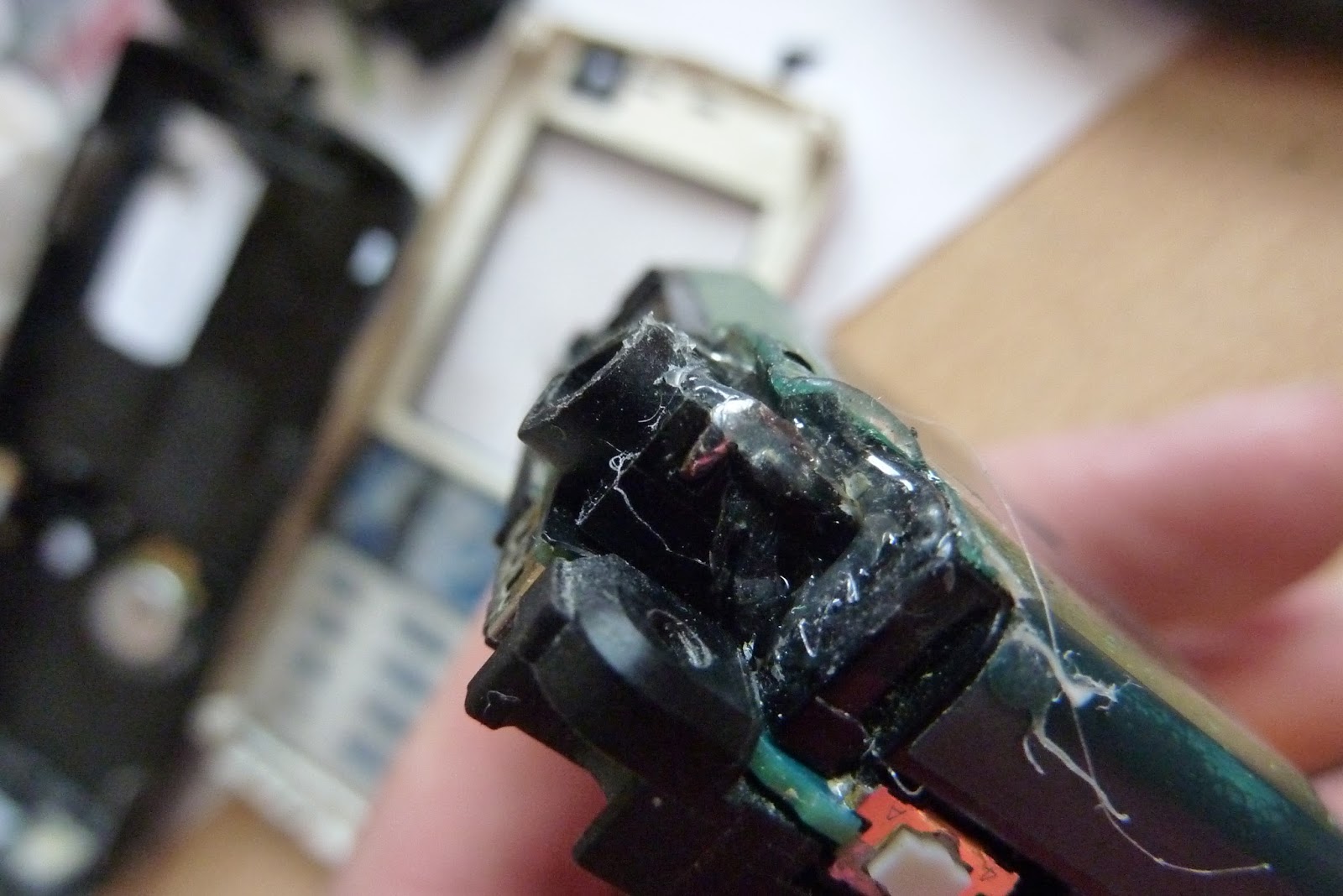

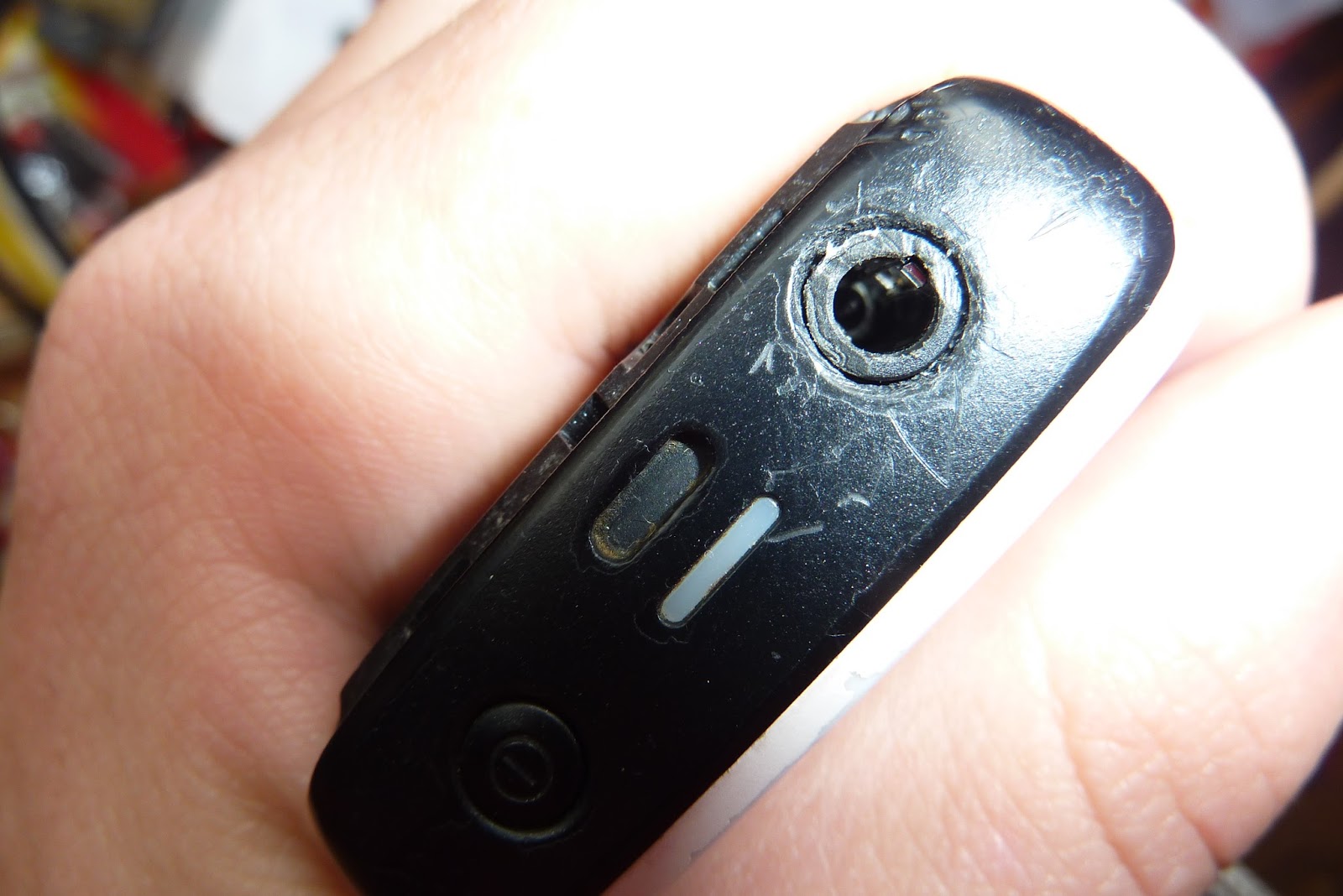

Konektor Jack 3,5mm mal iba 3kontakty (zem ,ľavý kanál ,pravý kanál ). Štvor-konektorový Jack som nevedel dostať, neskôr som ho našiel v SOSčiže teraz môžem pripojiť aj mikrofón. Tento konektor som ako predošlý musel upraviť. Pridal som tlačítkový kontakt na detekciu pripojenia handsfree, pridal som aj SMD odpor aby vzniknutá prúdová slučka nebola namáhaná veľkým prúdom. Konektor Jack a základnú dosku na ktorej je konektor od SE som spojil flexibilnými káblami 2 žily na kontakt 3na hudbu 2na mikrofon a tlačítko na prijatie hovoru. Základnú dosku som na lakoval lakom na DPS. Fotky z procesu:



Ivo Tančibok Autorom článku je:
